Funktionen und Einstellungen

Beschreibung für die ältere BierLiftOS Versionen könnt ihr hier als PDF Dokument runterladen.

Bitte beachtet, dass das Interface abhängig vom Betriebssystem und Browser eures Gerätes unterschiedlich aussehen kann. Alle folgenden Bilder wurden mit einem Android Smartphone erstellt.

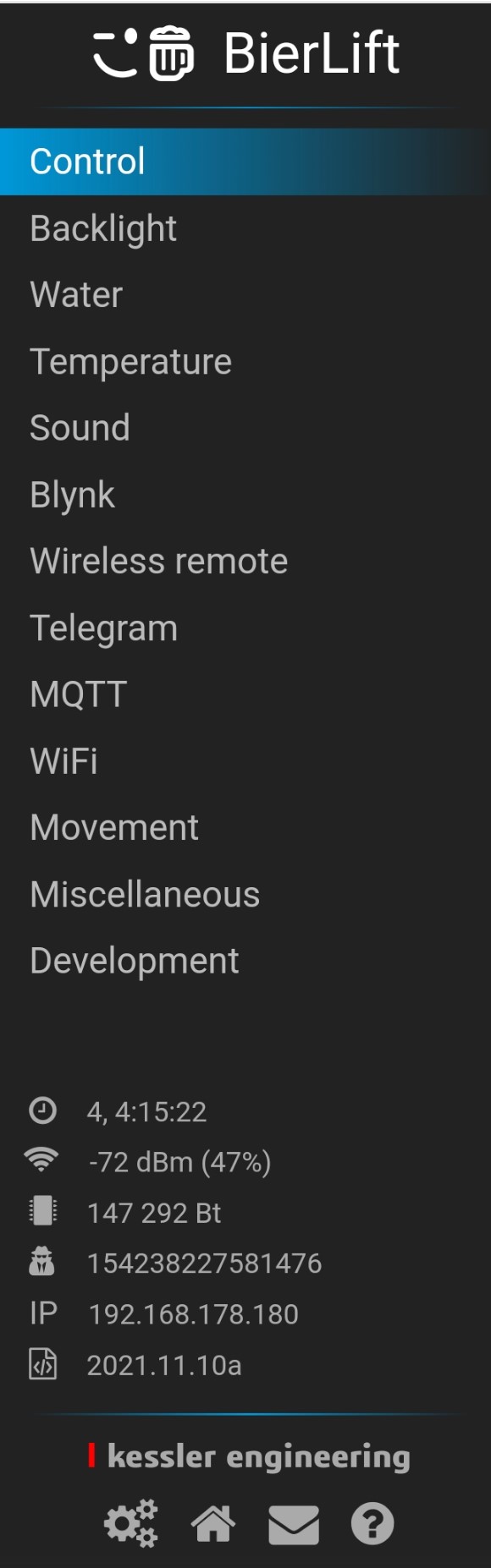

Navigationshilfe für diese Seite

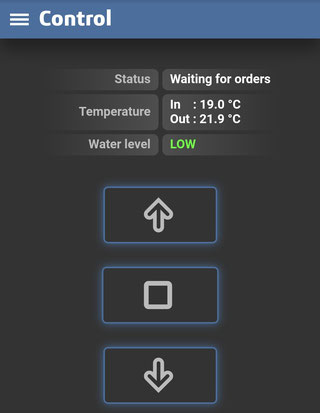

Control

Dies ist die Hauptseite des Servers.

  • Status – aktuelle Ereignisse
  • Temperature – Temperatur außen und innen
  • Water level – Infos bzgl. Wasserstand. LOW oder HIGH

Mit den Buttons UP, STOP und DOWN wird der Bierlift gesteuert.

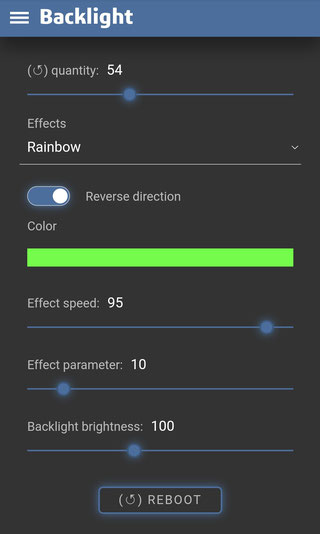

Backlight

  • LED quantity – Anzahl der LEDs an eurem WS2812b Strip. Für die korrekte Arbeit bitte die genaue Anzahl definieren. Nach der Änderung dieses Wertes muss der Server neu gestartet werden indem ihr auf REBOOT klickt.
  • Effects – Wahl zwischen den Lichteffekten oder statischer Farbe.
  • Reverse direction – ändert Richtung für richtungsabhängige Effekte.

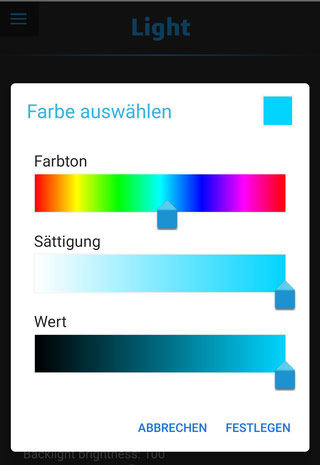

  • Color – Lichtarbe für statische Farbe
  • Effect speed – Geschwindigkeit für Lichteffekte
  • Effect Parameter – Bestimmt die Anzahl der LEDs, die gleichzeitig leuchten, bei blinkenden Effekten
  • Backlight brightness – Leuchtstärke

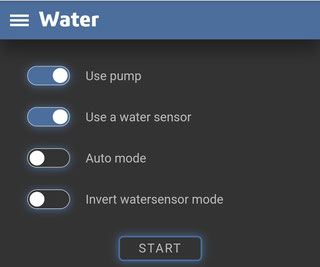

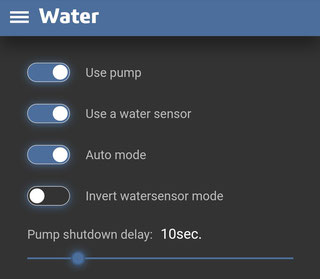

Water

  • Use pump – Wenn euer Bierlift eine Wasserpumpe hat, soll diese Funktion aktiviert werden.
  • Use a water sensor – Aktivieren/Deaktivieren des Wasserstandschalters.
  • Auto mode – Aktivieren/Deaktivieren vom automatischen Start der Pumpe wenn Wasserstand den Wert HIGH! hat.
  • Invert watersensor mode – Schaltmodus des Wassersensors ändern (neu seit v.2021.02.10a)
  • Pump shutdown delay – Zeitverzögerung zum Abschalten der Pumpe nach dem Statuswechsel von HIGH! zu LOW. Diese Option ist nur bei der aktiven Option Auto Mode sichtbar.

Mit dem Button START/STOP kann die Pumpe manuell an- und ausgemacht werden.

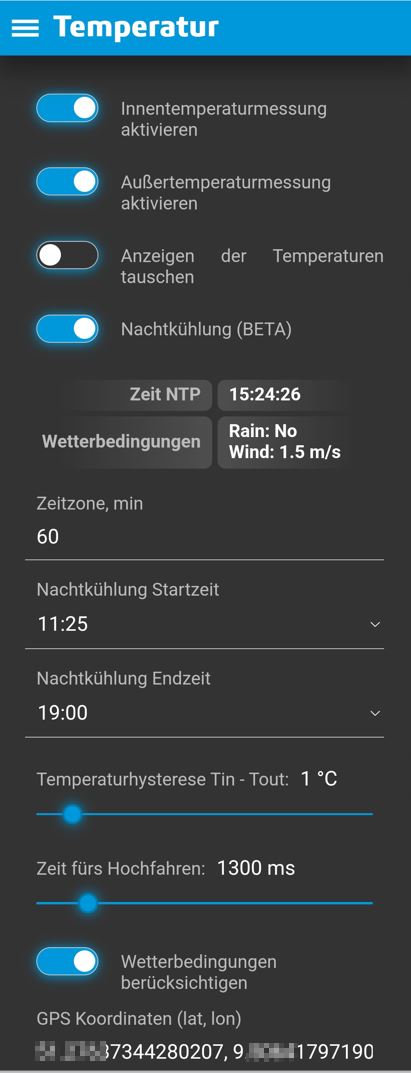

Temperature

  • Enable temperatur measuring inside – Aktivieren/Deaktivieren der Temperaturmessung im Bierlift
  • Enable temperatur measuring outside – Aktivieren/Deaktivieren der Außentemperaturmessung
  • Swap temperature sensors values – mit dieser Option können die Werte von Außen- und Innentemperatur getauscht werden, falls die Anzeigen von In und OUT auf der Hauptseite falsch zugeordnet sind.

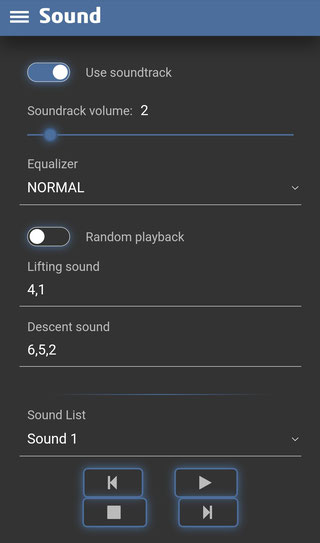

Sound

  • Use soundtrack – Aktivieren/Deaktivieren der Musik beim Hoch- bzw. Runterfahren
  • Soundtrack volume – Lautstärke
  • Equalizer – Equalizer  Normal, Pop, Rock, Jazz, Classic und Bass
  • Random playback – zufällige Wiedergabe, wenn mehrere Tracks für in den folgenden Optionen festgelegt wurden. (neu seit v.2021.07.25a)
  • Lifting sound – Soundnummer fürs Hochfahren. Mehrere Tracks werden kommagetrennt eingetragen. Wenn die Option Random playback nicht aktiv ist, werden die Tracks nacheinander so wie eingetragen abgespielt. (neu seit v.2021.07.25a)
  • Descent sound – Soundnummer fürs Runterfahren. Gleiche Regeln wie bei Lifting sound. (neu seit v.2021.07.25a)
  • Sound List – mit dieser Funktion kann man beliebigen Sound  aus der Liste auswählen und mit darunterliegenden Buttons abspielen, anhalten und zum nächsten/vorigen Sound wechseln.

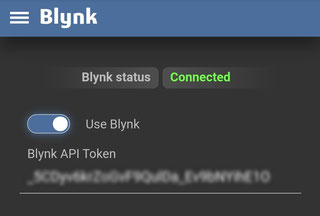

Blynk IOT

Verbindung zum Blynk Server ist angedacht um den Bierlift auch von außerhalb eures Heimnetzwerkes steuern zu können. Diese Funktion wird z.B. für Alexa oder Siri Steuerung benötigt.

  • Use Blynk – Aktiviren/Deaktivieren der Synchronisation über Blynk Cloud
  • Blynk API key – Blynk Token

Beispiele für Blynk HTTP RESTful APIs:

    • Hochfahren –> https://blynk.cloud/external/api/update?token=YourToken&V0=1
    • Anhalten –> https://blynk.cloud/external/api/update?token=YourToken&V0=0
    • Runterfahren –> https://blynk.cloud/external/api/update?token=YourToken&V0=-1
    • Abfrage Innentemperatur –> https://blynk.cloud/external/api/get?token=YourToken&V1
    • Abfrage Außentemperatur –> https://blynk.cloud/external/api/get?token=YourToken&V4

YourToken musst Du durch deinen Token ersetzen!

mehr lesen im Blog .

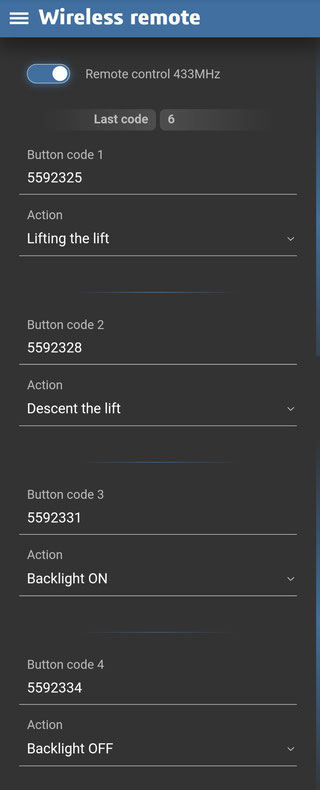

Wireless remote

  • In der aktuellen Version können bis zu vier Tasten einer 433MHz Fernbedienung gekoppelt mit einer Funktion programmiert werden.
    • Last code – der Code der zuletzt gedrückter Taste
    • Remote control 433MHz – aktiviert/deaktiviert Steuerung mit einer Fernbedienung
    • Button code 1 – 4 – der Code der für die Steuerung gewählten Taste der Fernbedienung (muss manuell oder durch Copy/Paste vom Feld Last Code übernommen werden)

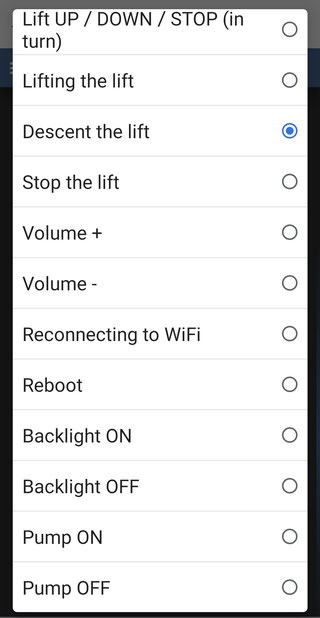

    • Action – Funktion der ausgewählten Taste. Folgende Funktionen können für die Tasten ausgewählt werden.

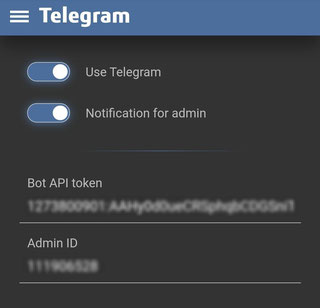

Telegram

Über die Funktionen und Einrichtung könnt ihr in diesem Blog nachlesen.

  • Use Telegram – Telegram verwenden
  • Notification for admin – Besitzer des Bierliftes bekommt die Chatbenachrichtigungen bei jeder Statusänderung.
  • Bot API token – Telegram Bot Api Token
  • Admin ID – euer Telegram ID

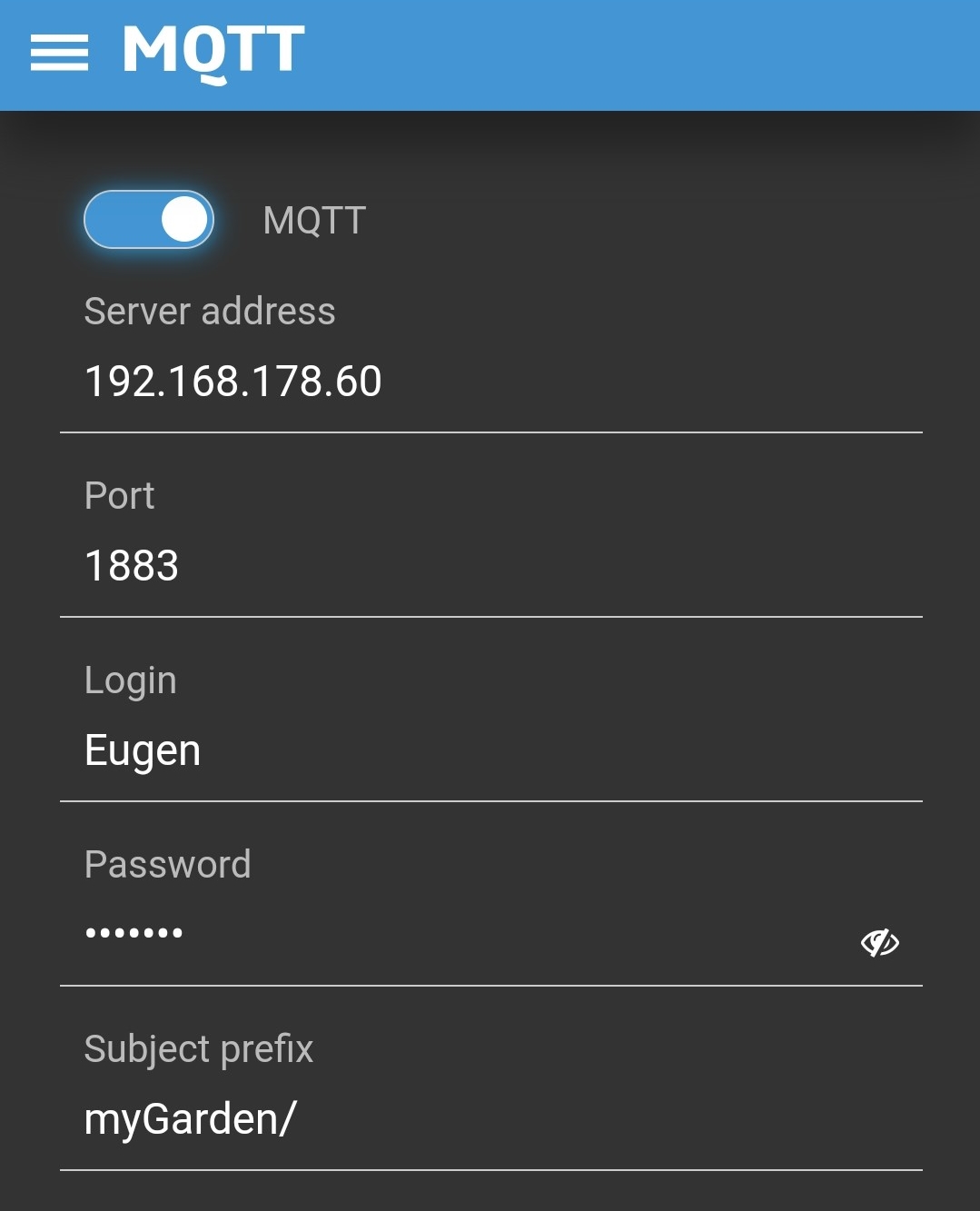

MQTT

  • MQTT – Aktivieren/Deaktivieren MQTT
  • Server address – Adresse des MQTT Servers
  • Port – Port
  • Login – Benutzername
  • Password – Passwort
  • Subject prefix – Prefix

 mehr lesen im Blog .

Folgende Topics kann die Bierlift-Steuerung publizieren:

  • Präfix/BierLift/t/in — Wert für die Temperatur Innen
  • Präfix/BierLift/t/out   — Wert für die Temperatur Außen
  • Präfix/BierLift/s  — Status

Folgende Topics werden von der Steurung aboniert:

  • Präfix/BierLift/gpio22 —  development Pin 22 (1 = HIGH, 0 = LOW)
  • Präfix/BierLift/gpio25 —  development Pin 25 (1 = HIGH, 0 = LOW)
  • Präfix/BierLift/gpio26 —  development Pin 26 (1 = HIGH, 0 = LOW)
  • Präfix/BierLift/chprot —  Kindersicherung (1 = ENABLE, 0 = DISABLE)
  • Präfix/BierLift/a — Bewegung des Bierliftes (1 = rauf, 0 = stop, -1 = runter)

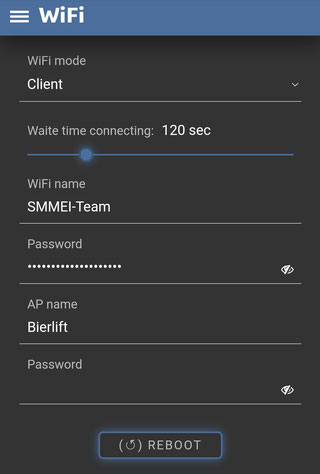

WiFi

  • WiFi mode – Verbindungsmodus. Access point (AP), Client (STA) und Access point + Client
  • Wait for connection no more – Zeit, in der ESP32 eine Verbindung zu eurem Heimnetzwerk aufzubauen versucht. Wenn dies nicht erfolgt, wird AP Modus gestartet.
  • WiFi name – Name eures Netzwerkes
  • WiFi password – Passwort eures Netzwerkes
  • Access point name – Name des Netzwerkes im AP Modus
  • Acces point password – Password für den AP

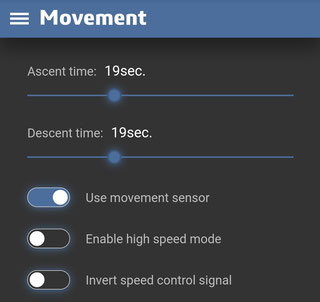

    Movement

    • Ascent time – Zeitintervall für automatischen Stop beim Hochfahren.
    • Descent time – Zeitintervall für automatischen Stop beim Runterfahren. Auch für Musik und LED Beleuchtung.
    • Use movement sensor – Die Steuerung erkennt,  ob der Lift oben oder unten angekommen ist und schaltet Relais ab. In unterer Lage wird auch Musik und Licht ausgeschaltet.

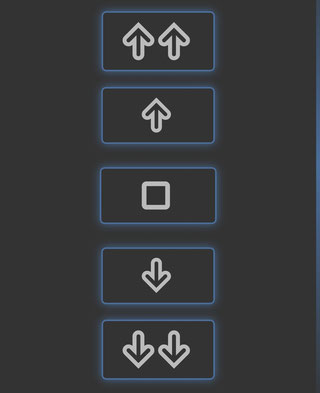

    • Enable high speed mode – aktiviert high speed mode. Unter Control werden zusätzliche Buttons eingeblendet. Achtung!  Schnelles Hochfahren funktioniert nicht beim voll beladenen Bierlift.
    • Invert speed control signal – tauscht schnelles und normales Fahren, falls die Buttons falschen Fahrmodus schalten.

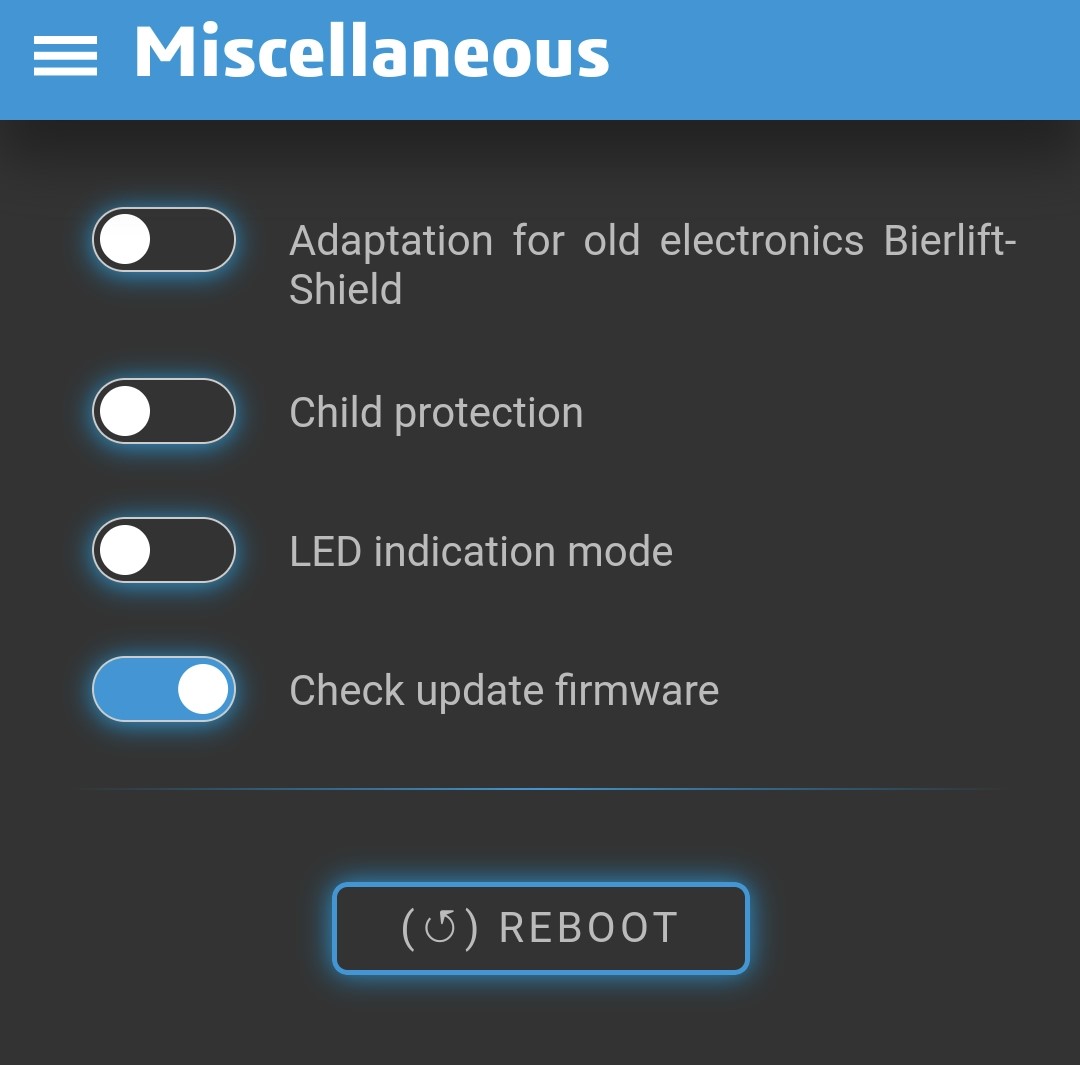

      Miscellaneous

      • Adaptation for old elektronic version Bierlift-Shield – wechselt zum Modus für die Bierlift Steuerung der ersten Generation.
      • Child protection – Option Kindersicherung deaktiviert den Drucktaster.
      • LED indication mode – aktiviert/deaktiviert die blaue LED auf dem ESP32 Board.
      • Check update firmware – Prüfung auf neue Updates.

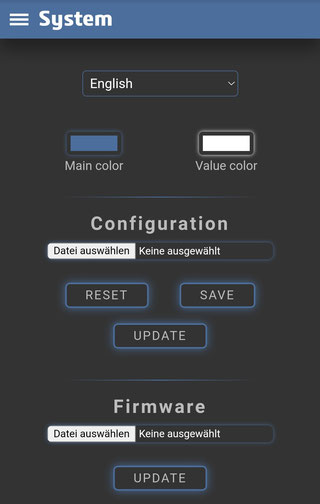

      System

      die Seite System wird unter Zahnradsymbol im Navigationsmenü aufgerufen.

      • Sprachauswahl – Sprache der Benutzeroberfläche
      • Main Color – Systemhauptfarbe ändern
      • Value Color –  Textfarbe der angezeigten Werte ändern
      • Configuration – In diesem Bereich könnt ihr mit dem Button RESET das System auf Werkseinstellungen zurücksetzen, mit dem Button SAVE eure aktuellen Einstellungen in einer Datei abspeichern und mit dem Button UPDATE eure Einstellungen wiederherstellen.
      • Firmware – mit dieser Option habt ihr die Möglichkeit neue Updates zu installieren.

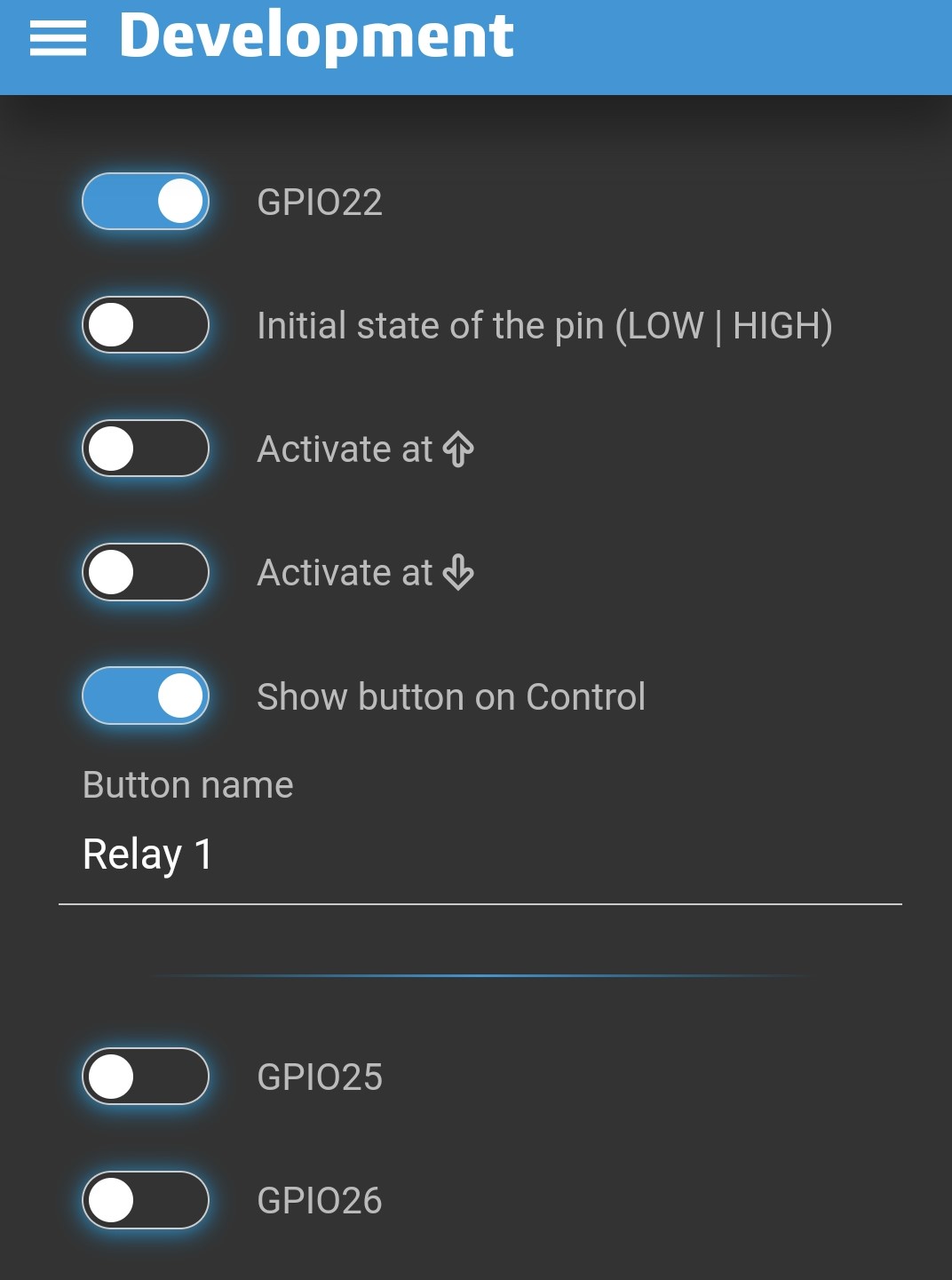

      Development

      • GPIO22 | GPIO25 | GPIO26 – Aktivieren/Deaktivieren
      • Initial state of the pin (LOW | HIGH) – PIN-Ausgangszustand wechseln
      • Activate at ↑ – gewählte PIN wird beim Hochfahren aktiviert
      • Activate at ↓ – gewählte PIN wird beim Runterfahren aktiviert
      • Show button on Control – Schaltfläche fürs Schalten im Bereich Control zeigen. Wenn diese Option aktiviert wurde, wird ein zusätzliches Textfeld geöffnet, wo man die Schaltfläche beliebig benennen kann.

        mehr lesen im Blog .

        Steuerung mit einem Drucktaster

        • 1 x drücken – Hoch-/ Runterfahren/ Stop
        • 2 x drücken – schnell Hoch-/oder Runterfahren (wenn Option Enable high speed mode aktiviert ist)
        • 3 x drücken – WiFi Modul von ESP32 wird neu gestartet
        • 5 x drücken – ESP32 wird neu gestartet
        • 10 Sekunden halten – auf Werkseinstellungen zurücksetzen

        Nach jedem Stop und anschließendem Start wird die Fahrtrichtung geändert.

        Beispiel:

        • 1 x drücken – Bierlift fährt hoch
        • 1 x drücken – Bierlift hält an
        • 2 x drücken – Bierlift fährt schnell runter

        HTTP Befehle

        Folgende HTTP Befehle könnt ihr in eurem Heimnetzwerk nutzen um die Bierliftsteuerung z.B. in eure Smarthome Steuerung zu integrieren oder den Bierlift mit Apps wie HTTP Shortcuts steuern zu können.

        •  http://IP/api?action=2  –> schnell Hochfahren
        • http://IP/api?action=1  –> normal Hochfahren
        • http://IP/api?action=0  –> Stop
        • http://IP/api?action=-1 –> normal Runterfahren
        • http://IP/api?action=-2 –> schnell Runterfahren
        • http://IP/api?state  –> aktueller Status
        • http://IP/api?t  –> beide Temperaturwerte
        • http://IP/api?t1  –> Innentemperatur
        • http://IP/api?t2  –> Außentemperatur

        IP muss durch die IP-Adresse eures Bierliftwebservers ersetzt werden.

        Beispiel:

        http://92.168.178.120/api?action=1

        hinterlasst eure Fragen und Anregungen bitte im FAQ.
